1.關于儲能溫控行業發展背景
近年來，電化學儲能以其容量配置靈活、場地限制小和響應速度快等優勢，已形成儲能市場未來增長的主方向。在國際與國內電化學儲能裝機量呈現放量增長的趨勢下，我國的電化學儲能裝機量也在2018年出臺首個補貼政策后增速達到高峰。
Figure 1 2020-2030年全球/儲能溫控市場規模及增速
2.儲能溫控產品技術分析
儲能溫控產品的類別，按照傳質的不同可分為風冷、相變材料(PCM,Phase Change Material)、熱管冷卻、直冷冷卻、液體冷卻和熱電制冷等多種方式。
風冷產品具備結構簡單，易于維護，成本低、可靠性高等優勢，仍是目前市場的主流選擇，但由于其空氣導熱系數較低，因此，風冷產品更適用于小功率的儲能系統等應用場合，且風冷產品在控制溫度均勻性上表現并不理想。
目前市場上滲透率越來越大的是液冷產品，因?yàn)橐豪湎鄬?duì)于風冷具備換熱效率更高，溫度控制更均勻且更加適合大功率的儲能系統等應用場合。但液冷也存在自身的不足，如投資成本高、施工復雜、存在漏液風險等。
而相變冷卻、熱管冷卻與熱電制冷目前仍屬于在研技術，且成本高，在市場上的應用并不成熟。
3.英威騰儲能空調的特點與應用介紹
為進一步開拓儲能市場，提升品牌競爭力，英威騰目前已研發出VCE系列變頻儲能空調。該系列空調的結構形式及冷量覆蓋范圍、功能特點等可參考圖2。
Figure 2英威騰儲能空調基本參數
l 安全可靠
? 機箱外表噴涂戶外粉提升耐候、耐腐蝕性
? 高壓水槍噴水測試，確保IPX5高防水等級
? 室內型雙接水盤設計，進一步提供機組防水可靠性
? 高余壓設計，無懼應用現場增設風管

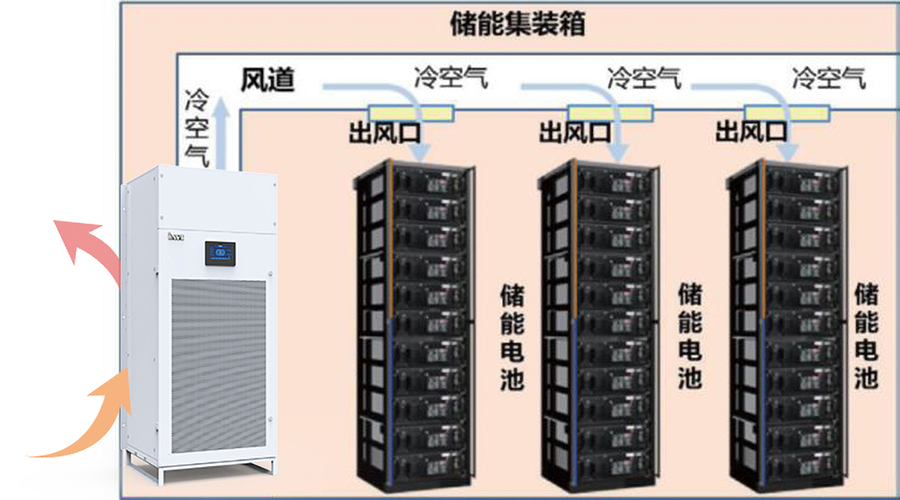

Figure 3現場增加風管的應用
? 嚴苛的可靠性測試保證產品質量可靠

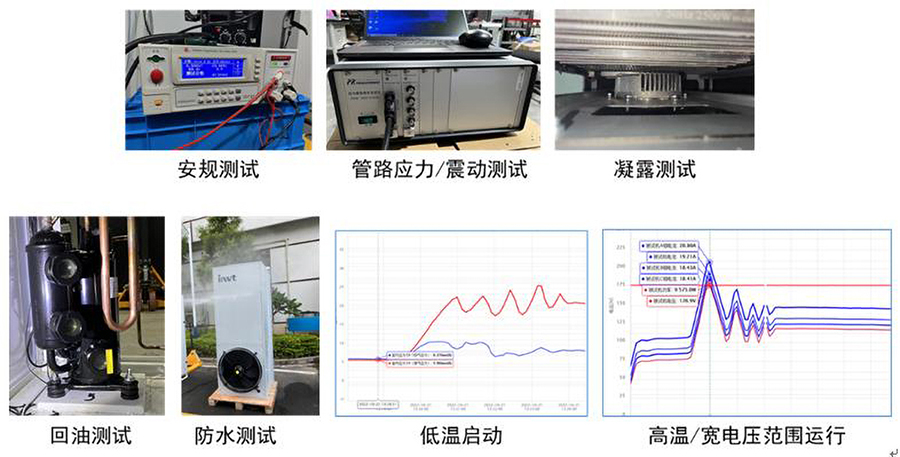

Figure 4 可靠性測試項目
l 智能高效
? 全系列采用EC風機、高效直流變頻壓縮機，電子膨脹閥配置
? 支持遠程運維、定時開關機
? 具備故障自診斷及告警管理
? 智能顯示冷量、風量及溫濕度曲線
l 簡單快速
? 一體式結構設計，即裝即用
? 可實現全正面維護、操作便捷
? 現場無需焊管、布置存油彎及增設延長組件等
? 室外型冷凝水直排設計，無需現場布置排水管路
應用靈活
由于電化學儲能系統中的電池組遵循“木桶效應”——即電池系統的性能、安全性及可靠性均取決于最弱的一個電芯，此處再結合上文提及的電芯受環境溫度影響的特性，可知電池溫控系統采用平均回風溫度或者送風溫度控制已不是最佳選擇，因?yàn)槠骄鶞囟瓤刂瓶赡軐?dǎo)致某個電池單體溫度偏高或者偏低，電池組內溫度均勻性很差從而影響電池容量、可靠性。
為使得空調更加貼合現場應用，英威騰儲能空調提供開放式協議，支持根據電芯溫度進行控制。并且支持制冷工作點和制熱工作點獨立設置，以電芯單體的最高溫度作為制冷的開啟判定條件，而以電芯單體的最低溫度作為制熱的開啟判定條件保證電池組的溫度均勻性。
4.產品應用及選型推薦
主流應用
VCE系列儲能空調可應用于5G基站、儲能集裝箱、電力柜及小型機房等等。目前行業內可按空調的結構型式分：室內型主要直接在集裝箱內落地安裝，而室外型直接掛在集裝箱的外壁上。

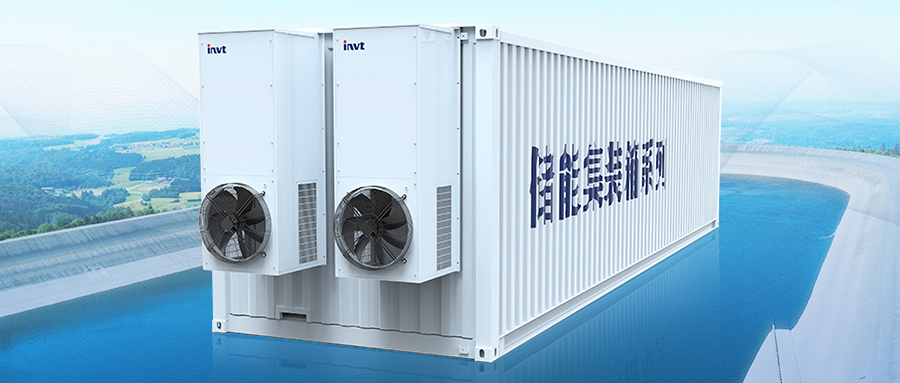

Figure 5室外型儲能空調應用示意

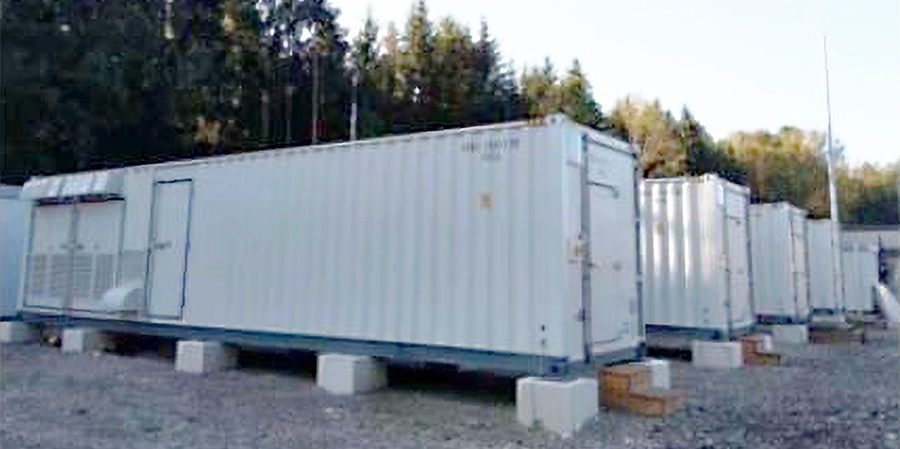

Figure 6室外型儲能空調應用示意
選型建議
選什么型式？
——當集裝箱空間比較受限時，優選室外型，外部壁掛安裝不占額外空間。
送風方式是否可選嗎？
——VCE系列室內型空調標準為頂送風，但是可以按用戶需求定制水平前送風。
是否適用于特殊環境？
——VCE系列空調支持定制室外超高溫應用方案、高腐蝕環境應用方案，支持根據不同地區電源類型進行方案定制。
還有什么選配方案？
——VCE系列室內型空調可定制安裝支架、防雨罩等；全系列空調標準制冷劑為R410A，同時支持其他制冷劑方案。
結尾
為應對儲能溫控市場的變化 ，英威騰VCE系列變頻儲能空調將會持續推出門裝式、液冷式等多種系列化產品。相信在不久以后，英威騰儲能溫控產品將會成為儲能溫控領域的另一顆閃亮新星。
